Ремонт корпуса (кришки матриці) ноутбука HP Gaming Pavilion 15-CX

Якщо вам пощастило бути власником ігрового ноутбука серії HP Pavilion Gaming 15-cx, то цей кейс присвячений саме вам.

Конструкція ноутбука HP Pavilion 15-cx є класичною: пластмасовий корпус та металеві петлі. Шарніри (петлі) — це деталь, яка з'єднує дві основні частини корпусу ноутбука:

• Верхня частина (кришка, де встановлена матриця екрану та супутні компоненти).
• Нижня частина (основа або піддон, де розміщені материнська плата, жорсткий диск, SSD-накопичувач, акумулятор тощо).

Петлі ноутбука мають міцне металеве виконання. Вони надійно утримують екран під потрібним кутом. Проте сам корпус пристрою зазвичай виготовлений із пластику.

Якщо петлі з різних причин (забилися пилом, висохло мастило) втрачають м'якість свого ходу, механічне навантаження на пластикові елементи корпусу HP стрімко зростає. У цьому протистоянні металу та пластику неважко здогадатися, яка деталь зрештою ламається.

Як запобігти поломці корпусу ноутбука?

Перш за все, варто стежити за плавністю ходу екрану. Якщо ви відчуваєте, що петлі почали рухатися надто туго, а кришка matrix ноутбука закривається з зусиллям — це перша ознака того, що потрібно терміново відрегулювати та змастити петлі.

Якщо цей момент був упущений, єдиним виходом залишається повна заміна пошкоджених корпусних запчастин. Для ноутбука HP Gaming 15-cx найвразливішою є саме кришка матриці. В інтернет-магазині Fixcenter ви можете придбати нову кришку матриці з потрібним кольором логотипу або просто звернутися до нашого сервісного центру з ремонту ноутбуків. Фахівці Fixcenter проведуть точну діагностику та якісну заміну несправних компонентів.

Заміна кришки матриці ноутбука HP Pavilion Gaming 15-cx

Процес заміни пошкодженої кришки складається з таких послідовних кроків:

1. Демонтаж нижньої частини корпусу (піддон, ковер D).
2. Від'єднання петель від топкейсу (лицьова панель, ковер C, palmrest).
3. Демонтаж рамки матриці (ковер B).
4. Обережний демонтаж матриці (дисплея) ноутбука.
5. Регулювання та змащування петель (шарнірів) для пом'якшення ходу.
6. Перенесення шлейфів, антен Wi-Fi та веб-камери на нову кришку (ковер A).
7. Встановлення та фіксація матриці.

Для кращого розуміння процесу ремонту нами підготовано покроковий фотозвіт.

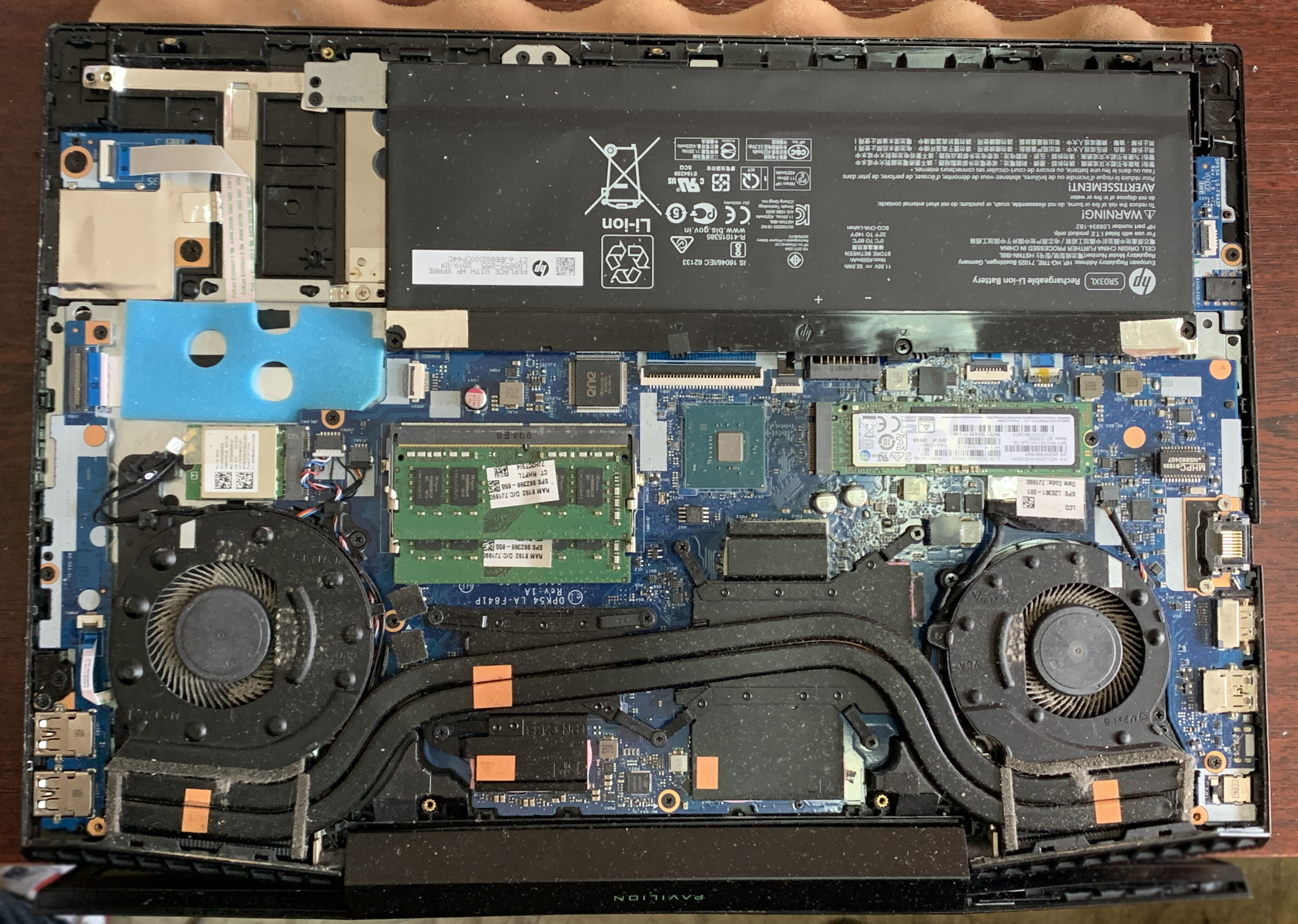

Крок 1. Демонтаж нижньої частини корпусу (піддон, cover D)

Насамперед майстер оцінює, наскільки туго рухаються шарніри, щоб зрозуміти, чи безпечно взагалі відкривати ноутбук. Якщо петлі повністю заклинило, відкривати пристрій звичайним способом не рекомендується — так можна остаточно розчавити матрицю екрану HP 15-cx. Якщо рухливість збережена, кришку відкривають дуже повільно та обережно. Після цього починається розбирання корпусу, починаючи з нижнього піддону.

Крок 2. Від'єднання петель від лицьової панелі (palmrest, cover C)

Після зняття піддону майстер відкручує кріплення та від'єднує верхню частину (екранний блок) від нижньої основи ноутбука. Лише після повного відокремлення дисплейного модуля можна безпечно переходити до зняття передньої рамки екрану.

Крок 3. Демонтаж рамки матриці (cover B)

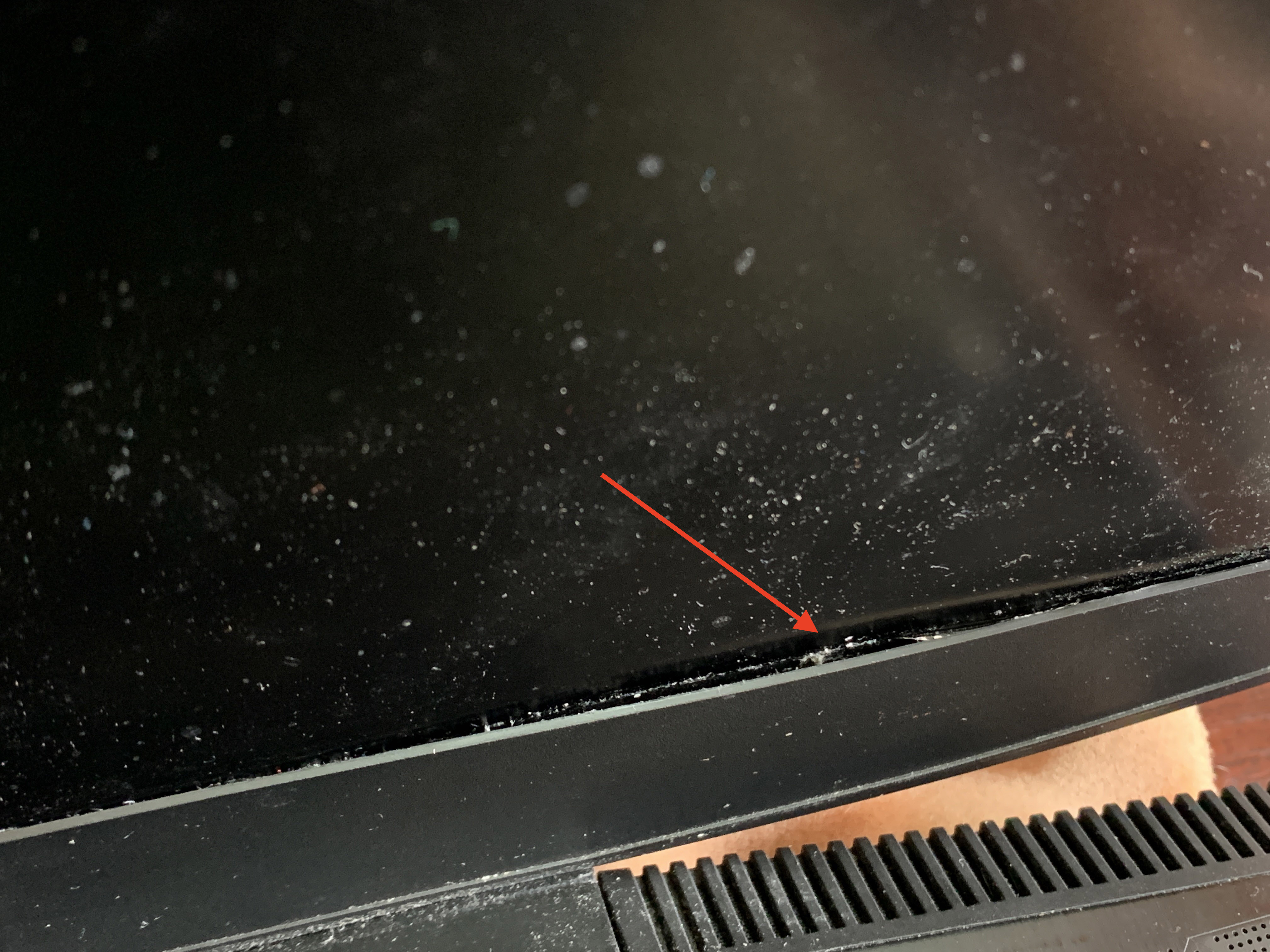

Ця процедура виконується гранично акуратно, щоб не зламати тендітні пластикові засувки. У разі пошкодження цих кріплень рамка більше не буде щільно прилягати до кришки, що призведе до появи помітних візуальних зазорів та щілин (як продемонстровано на фото нижче).

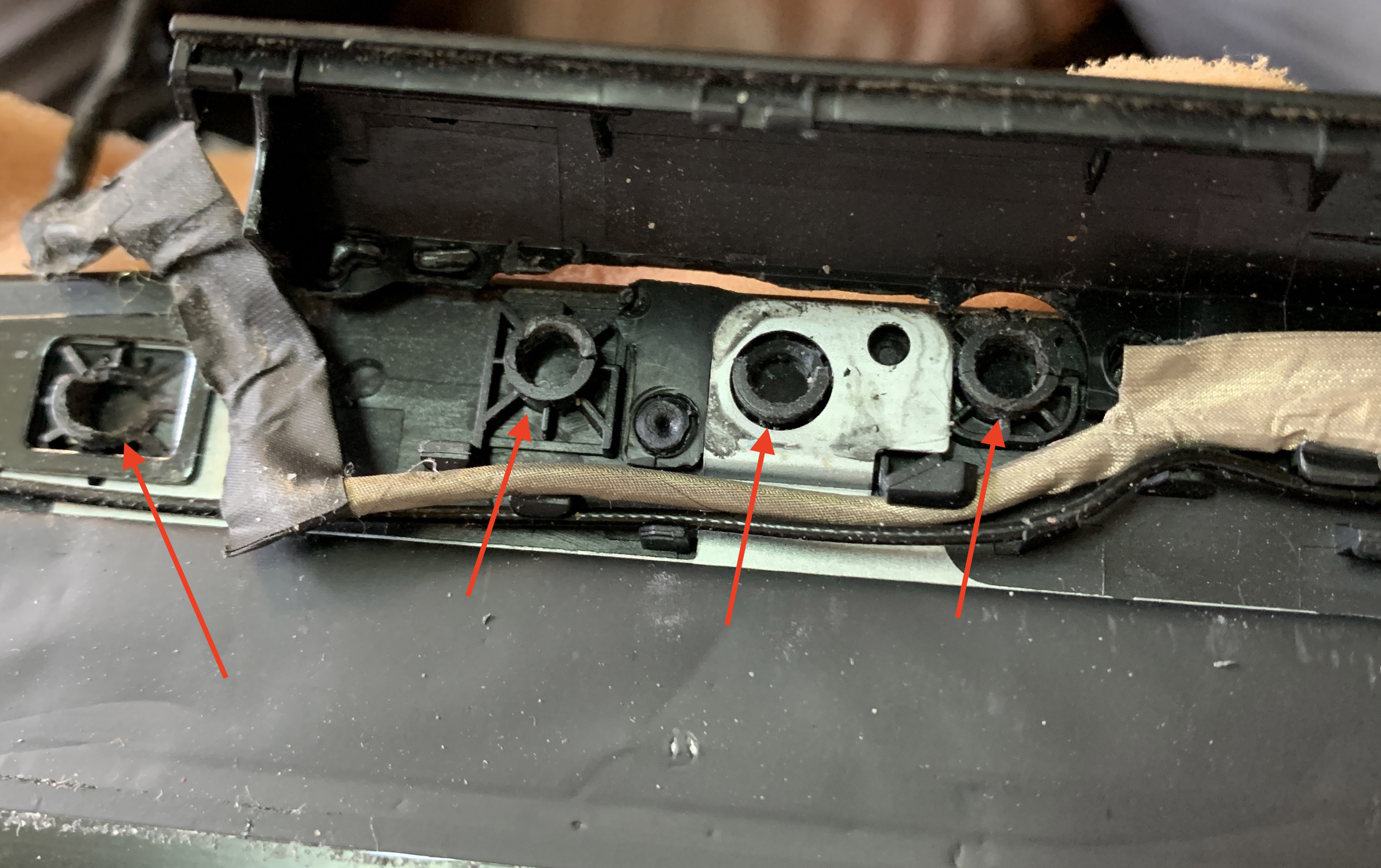

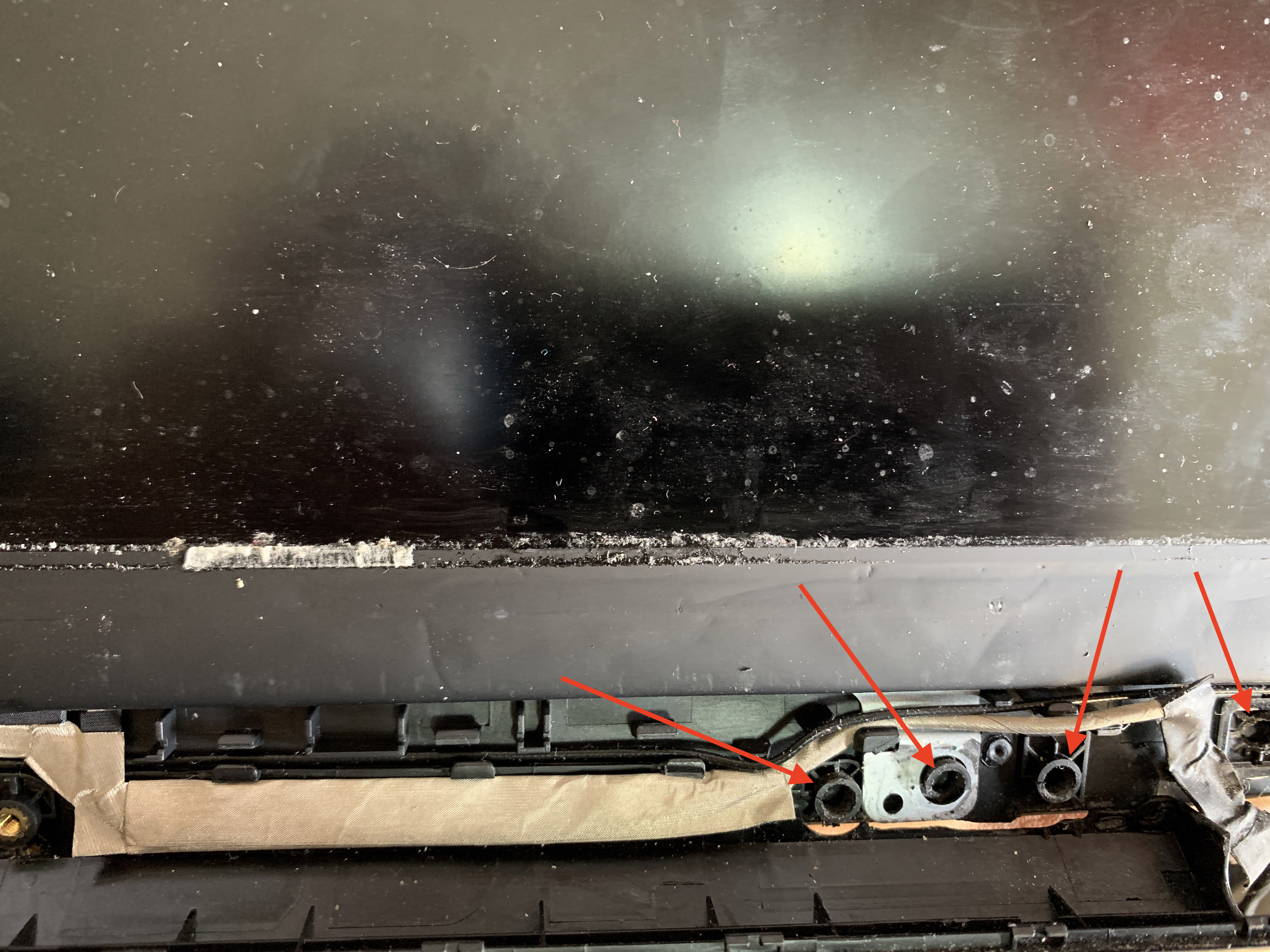

Після зняття рамки стає чітко видно внутрішні руйнування. А саме — вирвані з пластикових пазів металеві втулки (гайки, бонки), в які вкручуються гвинти петель. Іноді такі пошкодження можна усунути за допомогою локальної реставрації корпусу та відновлення бонок епоксидними смолами. Проте кожен випадок індивідуальний, і фінальне рішення залежить від ступеня руйнувань, наявності нових запчастин та побажань клієнта.

Крок 4. Демонтаж матриці (екрану) ноутбука

У ноутбуках серії HP Pavilion Gaming 15-cx дисплей міцно приклеєний до кришки за допомогою спеціальних клейких стрічок. Процес безпечного відклеювання вимагає рівномірного прогріву та використання спеціальних інструментів, тому ми не заглиблюємося в нього в цьому огляді. На даному етапі майстер має бути максимально зосередженим: будь-який надмірний тиск чи перекіс миттєво призведе до появи тріщин на матриці. Без відповідного обладнання та досвіду виконати це в домашніх умовах без пошкоджень практично неможливо.

Крок 5. Регулювання петель (шарнірів) ноутбука

Щоб нова пластикова кришка не повторила долю попередньої, обов'язково проводиться профілактика та послаблення гайок на шарнірах. Більшість петель сучасних ноутбуків піддаються механічному регулюванню жорсткості. Якщо же петля деформована або заклинила намертво, її необхідно замінити на нову. Пам'ятайте, що руйнування пластику — це лише наслідок, а головна причина майже завжди криється у надто тугих шарнірах.

Крок 6. Перенесення компонентів на нову кришку

Цей етап відносно стандартний: акуратно демонтуються антени Wi-Fi модуля, шлейф матриці та плата веб-камери, після чого вони вкладаються у відповідні пази нової кришки корпусу. Деякі елементи фіксуються на тонкий двосторонній скотч, тому при самостійному ремонті варто заздалегідь підготувати якісні розхідні матеріали.

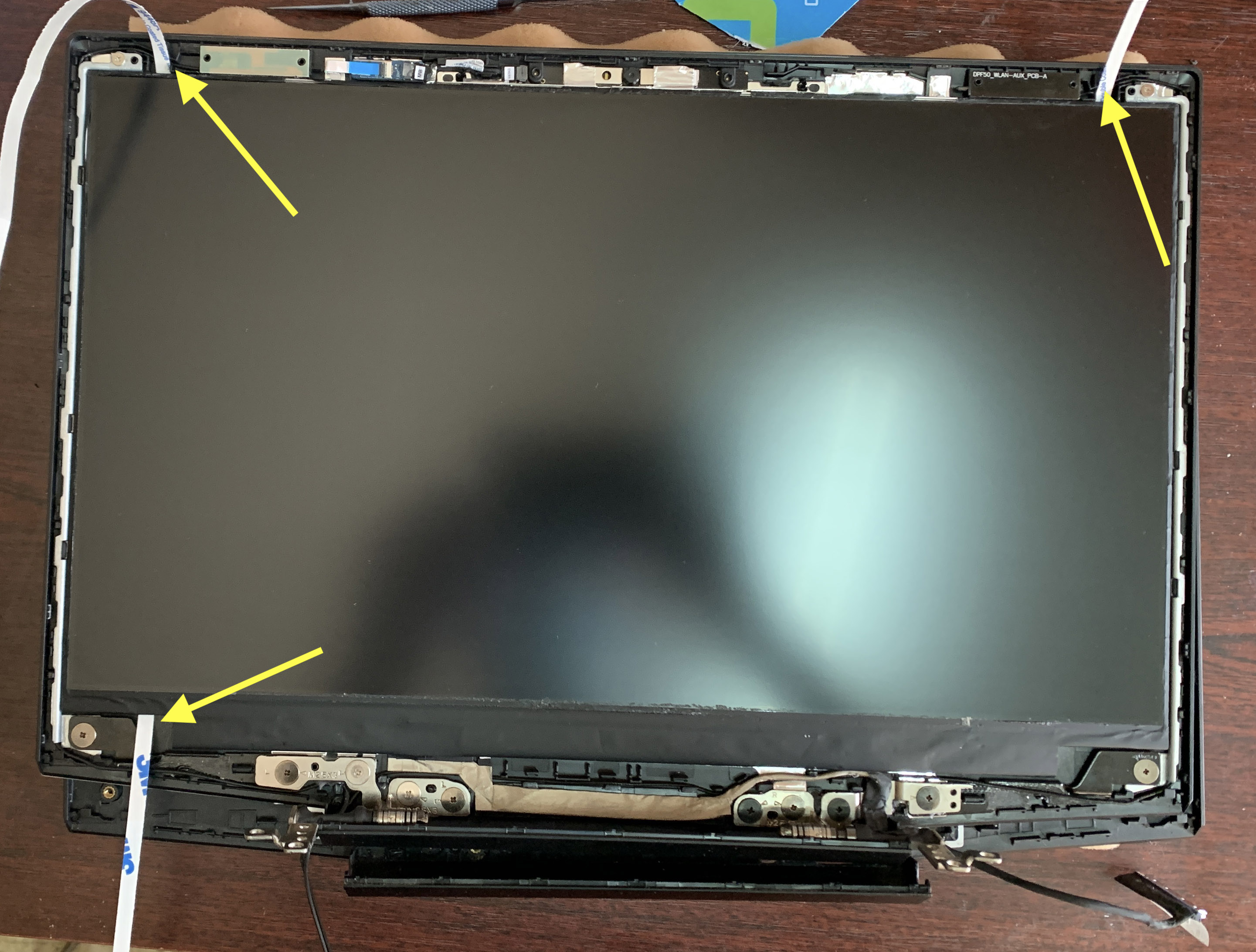

Крок 7. Встановлення матриці та фінальна збірка

Монтаж матриці в корпус HP 15-cx здійснюється заводським методом із відновленням клейового шару. Ми неодноразово стикалися з наслідками ремонту в інших майстернях, де нехтували проклейкою екрану. Це призводить до того, що матриця починає люфтити, зміщуватися або піддаватися нерівномірному тиску з боку петель, викликаючи дефекти зображення (засвіти, смуги). Виробник недарма передбачив фабричну фіксацію дисплея на клейку стрічку.

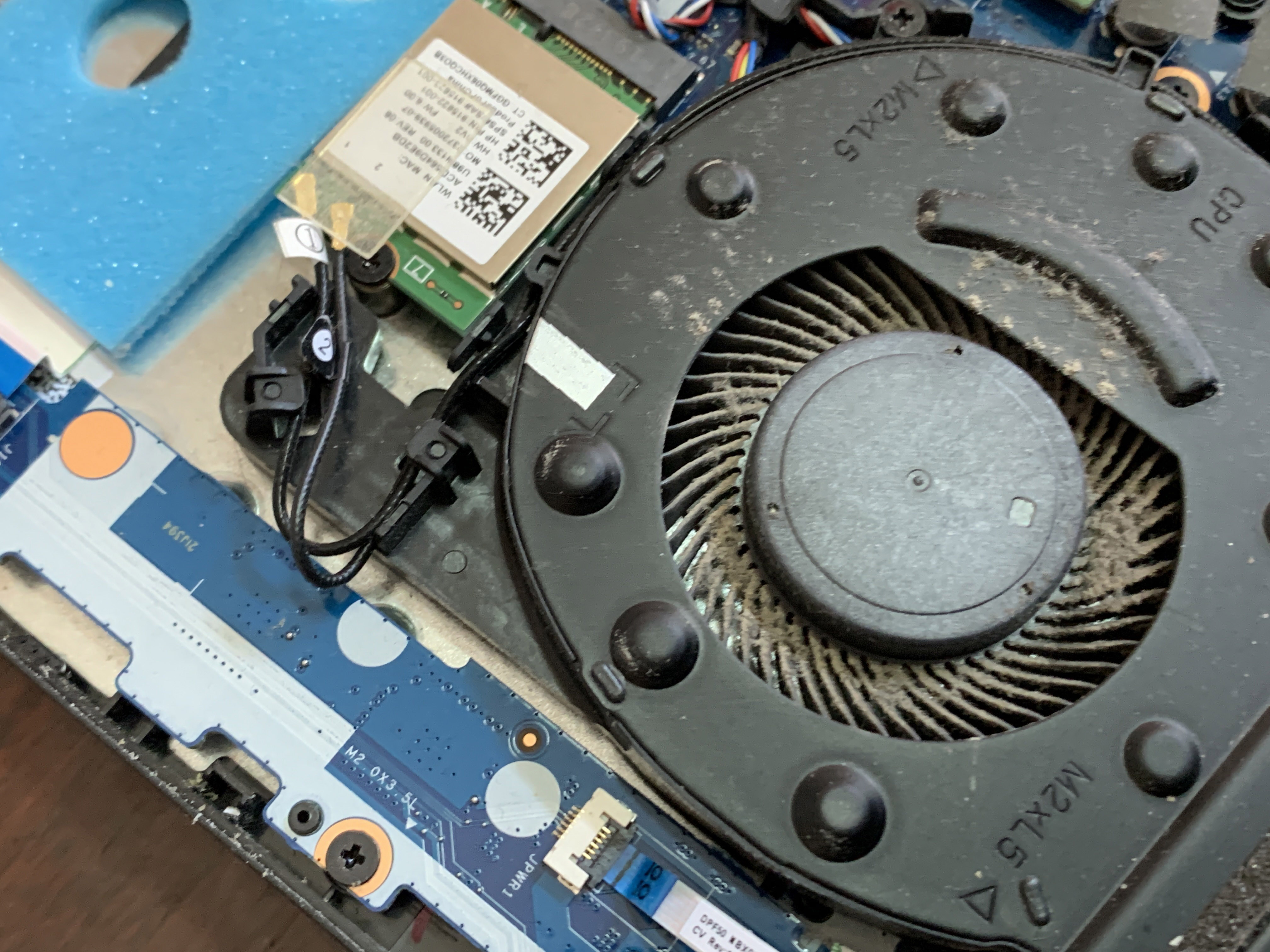

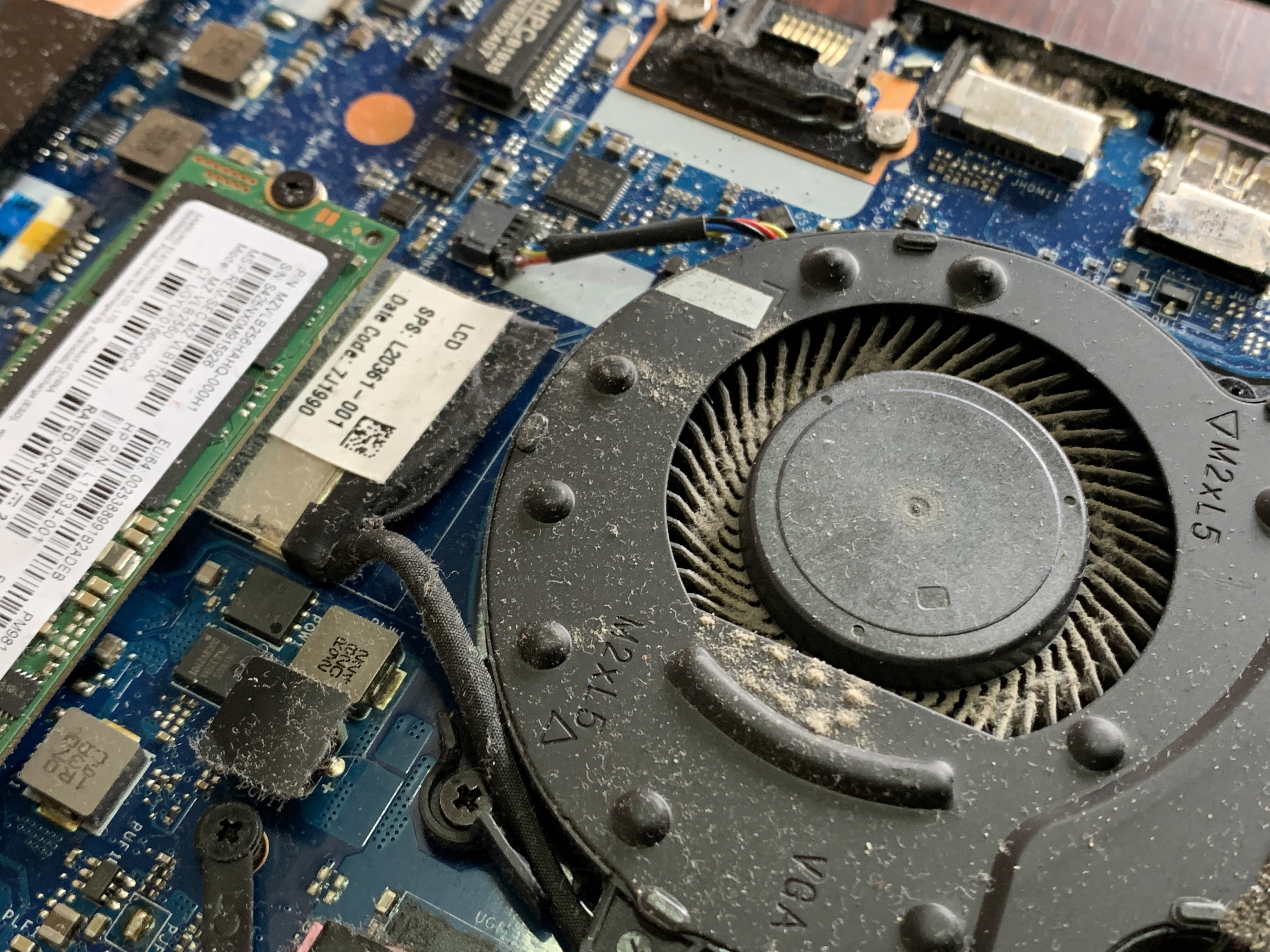

Після фіксації екрану та рамки ноутбук збирається у зворотному порядку. На цьому ремонт корпусу можна вважати завершеним. Проте в сервісному центрі Fixcenter ми завжди проводимо додатковий візуальний огляд внутрішніх компонентів. Нерідко під час такого огляду виявляються приховані дефекти, відсутність гвинтів після попередніх розбирань або сильно засмічена система охолодження. В такому випадку ми рекомендуємо клієнту відразу виконати чистку від пилу із заміною термопасти, щоб уникнути перегріву пристрою в майбутньому. Рівень забруднення радіаторів пилом наочно продемонстровано на фото.

Своєчасна профілактика петель та чистка системи охолодження дозволять вашому HP Pavilion Gaming 15-cx надійно працювати роками без потреби у дорогому ремонті!
