Заміна термоінтерфейсу (термопрокладка) в ігровому ноутбуці

Чому ігровий ноутбук дуже сильно гріється?

Відповідь на це питання неоднозначна. У більшості випадків до перегрівання призводять:

1. Забруднена система охолодження (кулер і радіатор)
2. Висохла термопаста
3. Несправний термоінтерфейс (термопрокладка)

Розглянемо по черзі всі ці фактори, що впливають на температуру процесора (CPU) та відеокарти ноутбука (GPU).

1. Забруднена система охолодження (кулер і радіатор)

Кожен ноутбук або ПК потребує обслуговування. У середньому домашній чи офісний ноутбук необхідно обслуговувати один раз на рік за нормальних умов використання. Якщо пристрій використовується активно або в нестандартних умовах, наприклад на складі чи в запиленому приміщенні, очищення системи потрібно проводити частіше. Окрема ситуація з ігровими ноутбуками: їх бажано обслуговувати один раз на 6–8 місяців. Усі ігрові ноутбуки мають високу потужність, тому сильно нагріваються під час роботи. Чим вища температура та частіші її перепади, тим швидше термопаста й інші матеріали втрачають ефективність. Коли це відбувається, в іграх знижується FPS, ноутбук починає працювати повільніше, а іноді навіть вимикається. Якщо ноутбук вимикається через перегрівання, це спрацьовує захист: система запобігає пошкодженню мікросхем і сигналізує власнику, що необхідно усунути проблему. У таких випадках потрібно просто обслужити систему охолодження.

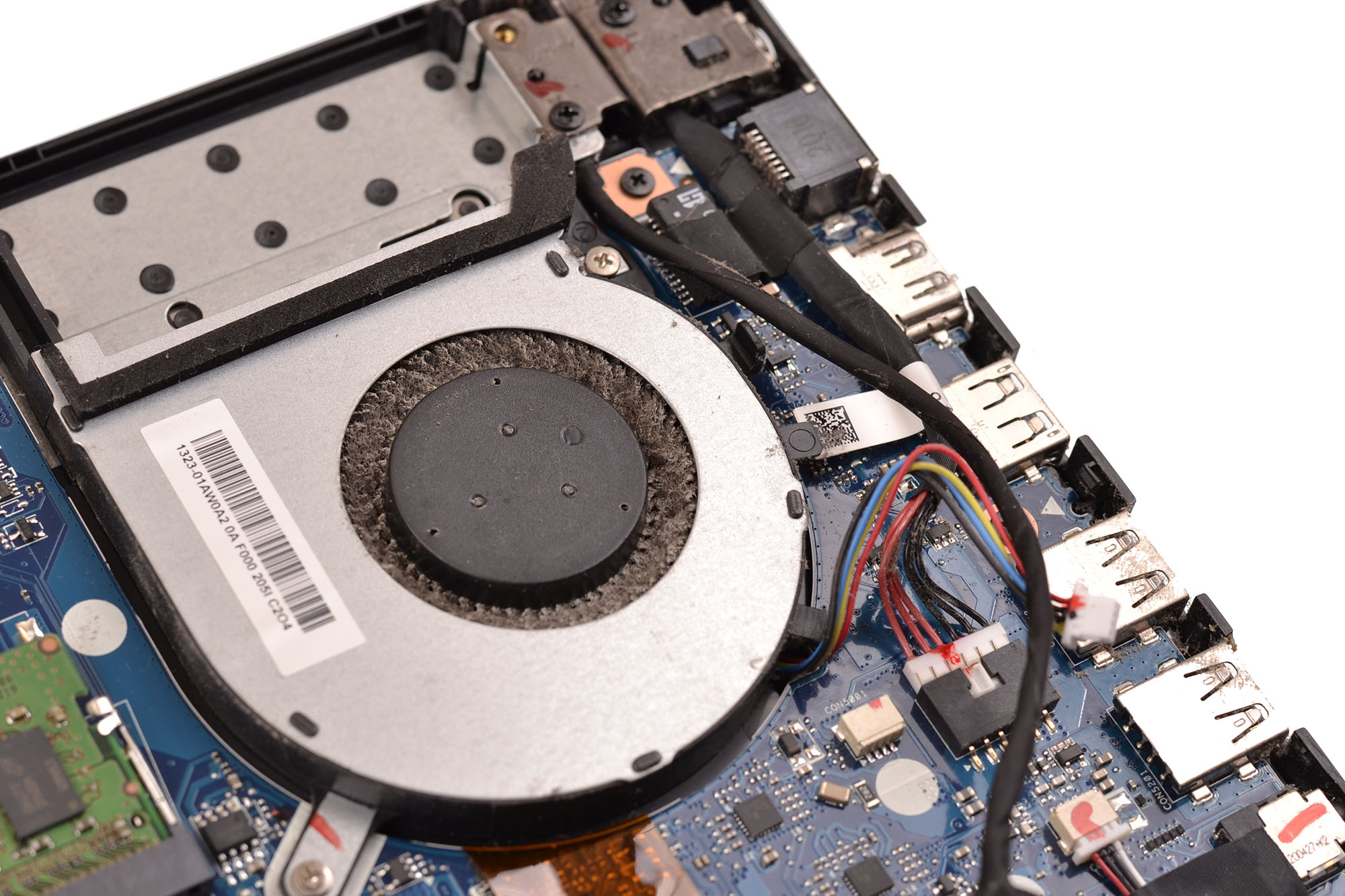

Крім забруднення радіатора, пил накопичується на лопатях крильчатки кулерів. У таких випадках вентилятор не створює необхідний потік повітря для охолодження радіатора, що також призводить до перегрівання.

Дуже важливо очистити крильчатку кулера до початкового стану.

2. Висохла термопаста

Строк служби якісної термопасти в ігровому ноутбуці становить приблизно 6–8 місяців за інтенсивного використання пристрою за призначенням. Під час систематичних навантажень теплопровідність термопасти знижується, а температура компонентів зростає. Це, своєю чергою, призводить до збільшення швидкості обертання кулерів. Якщо вентилятори постійно працюватимуть на повній потужності:

1. Зменшується час автономної роботи ноутбука від акумулятора (батареї)
2. Скорочується строк служби кулера

У нормальному стані термопаста залишається вологою. З часом вона висихає, а іноді пересихає повністю, через що термомодуль може прикипіти до кристалів.

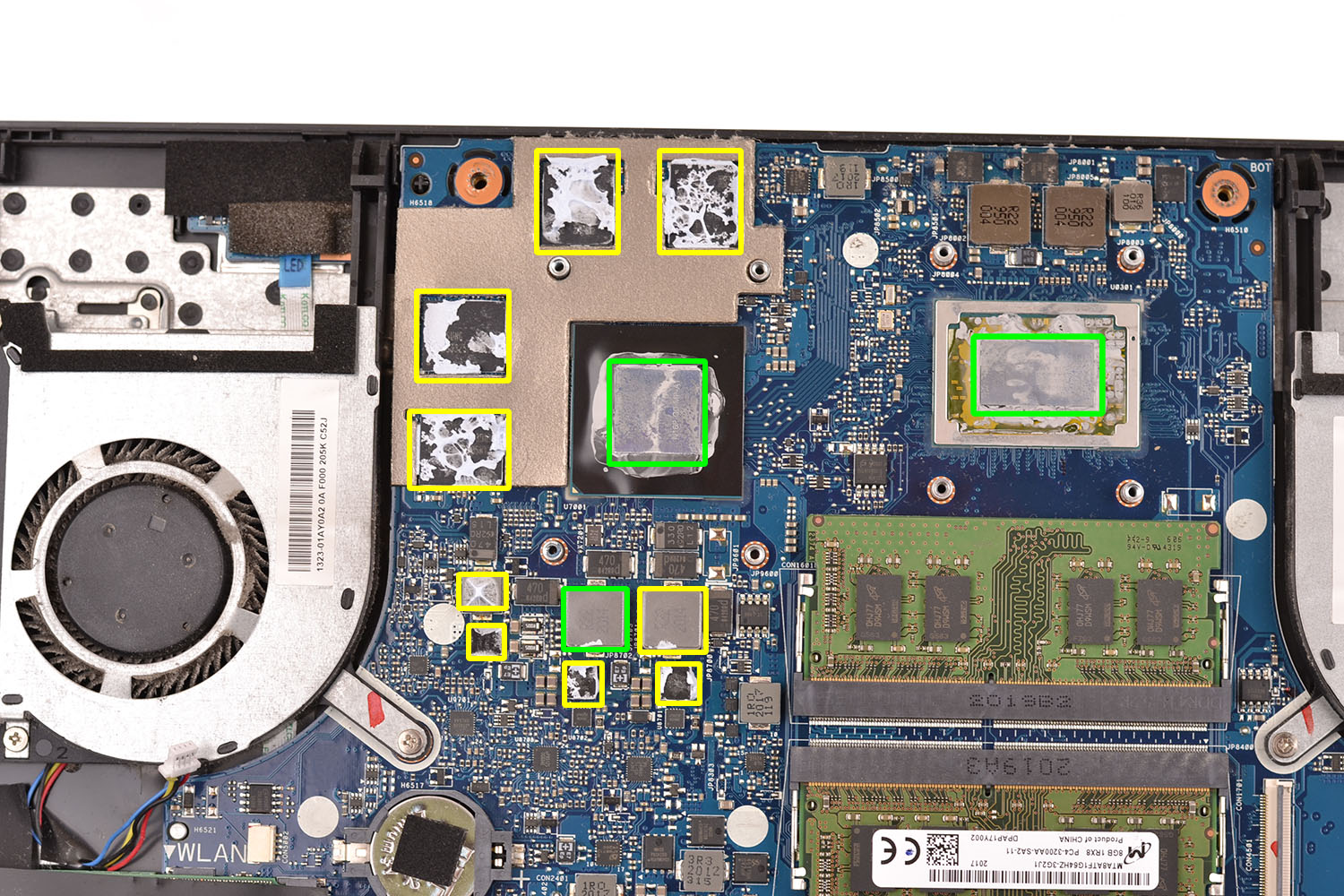

На фото показано висохлу термопасту (зелені прямокутники) та відпрацьовану термопрокладку (жовті прямокутники). Обидва витратні матеріали однозначно потребують заміни. Перед нанесенням нових матеріалів необхідно очистити поверхні від старих залишків, що не завжди легко зробити. До очищення термомодуль має такий вигляд:

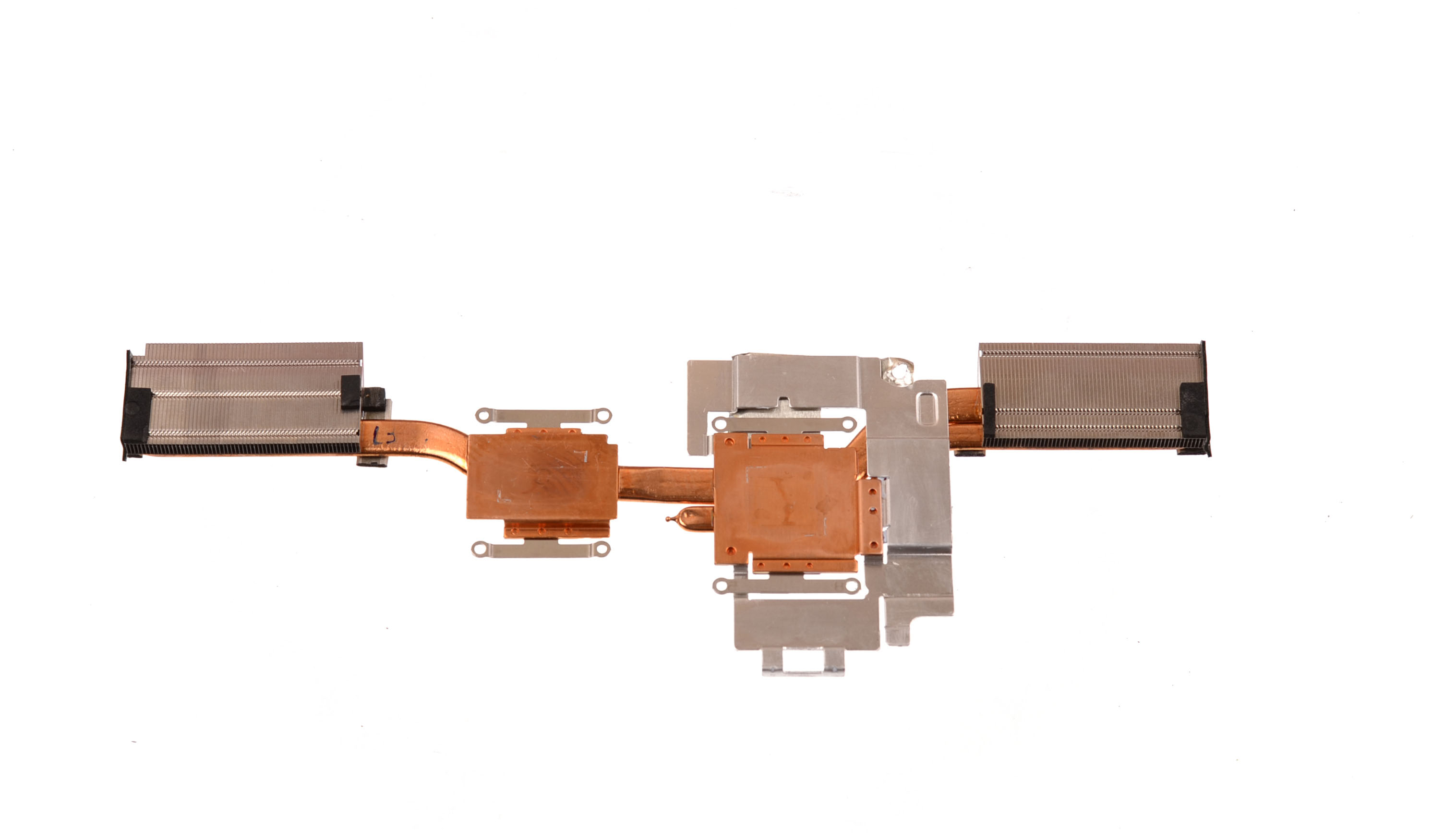

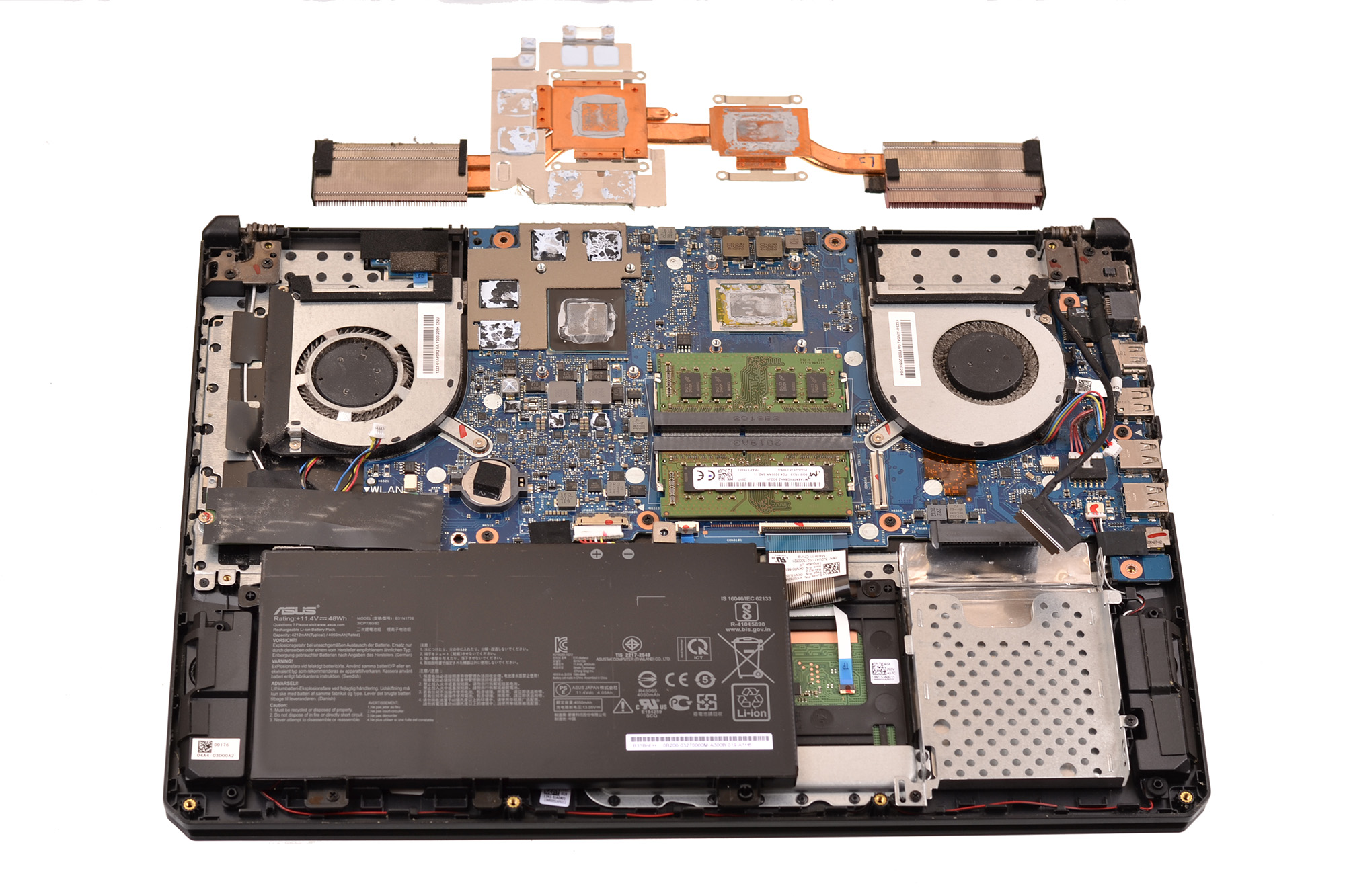

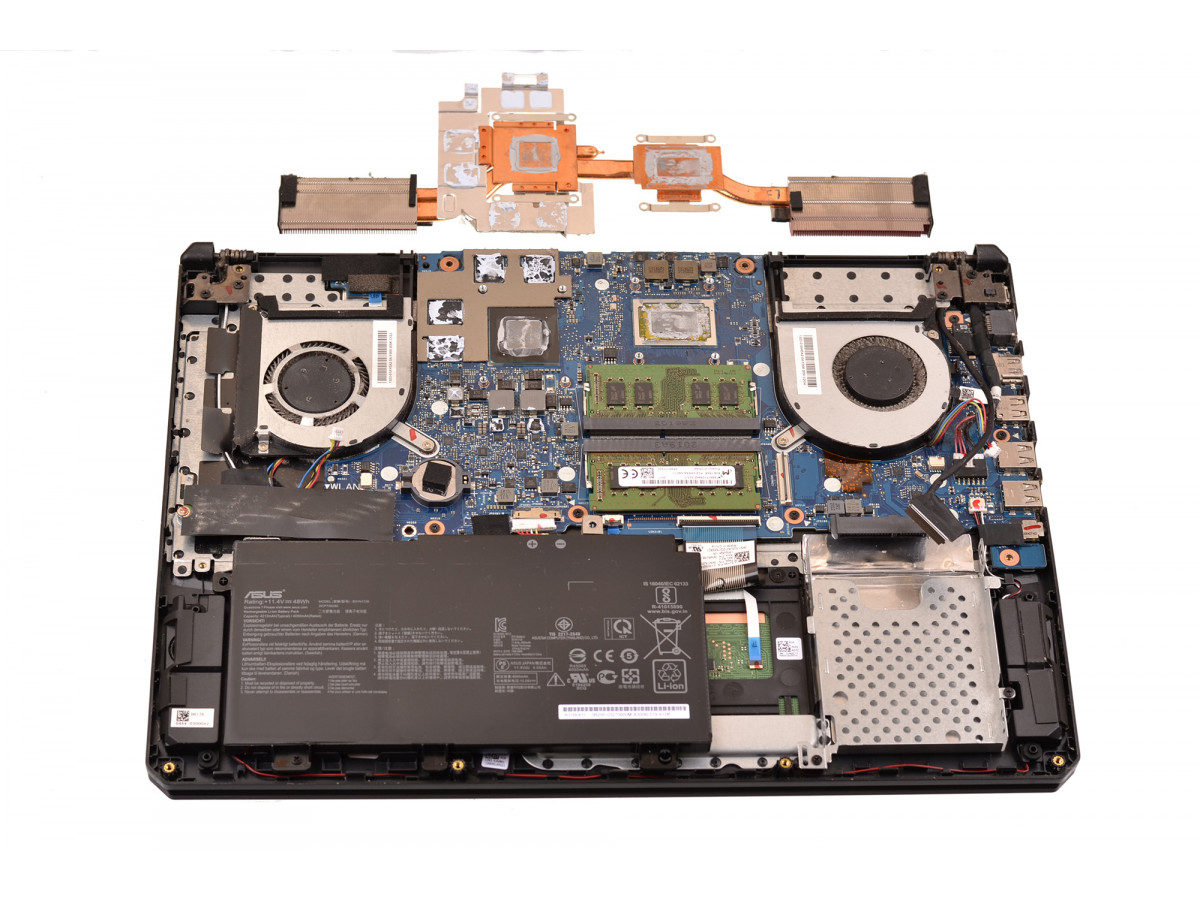

Після очищення термомодуля система має такий вигляд:

Далі потрібно очистити поверхні на материнській платі та підготувати їх до нанесення термопасти.

3. Несправний термоінтерфейс (термопрокладка)

Термопрокладка — це матеріал у твердому стані. Вона використовується в місцях, де неможливо нанести термопасту через великий зазор між охолоджуваною поверхнею та охолоджувальним майданчиком термомодуля. Цей матеріал має певні властивості теплопровідності. Ми не рекомендуємо використовувати звичайні термопрокладки, оскільки з часом їхні характеристики погіршуються. Це призводить до перегрівання зони живлення відеоадаптера, процесора та відеопам’яті. Найчастіше така ситуація трапляється в ігрових ноутбуках, наприклад:

1. Asus TUF GAMING FX505, FX705, ROG Strix G731, GL503, GL502
2. Lenovo Legion 5 15ARH05, Legion 5 15IMH05H, Legion Y720-15IKB, Y520-15IKB, Legion Y730-15IKB, Y530-15IKB, Y740-15
3. HP Pavilion Gaming 15-CX, 15-DK, 15-CE, 15-DC
4. Dell Inspiron 7577, Alienware
5. Xiaomi Mi Gaming 15.6

  Для демонстрації несправної термопрокладки перегляньте фото нижче:

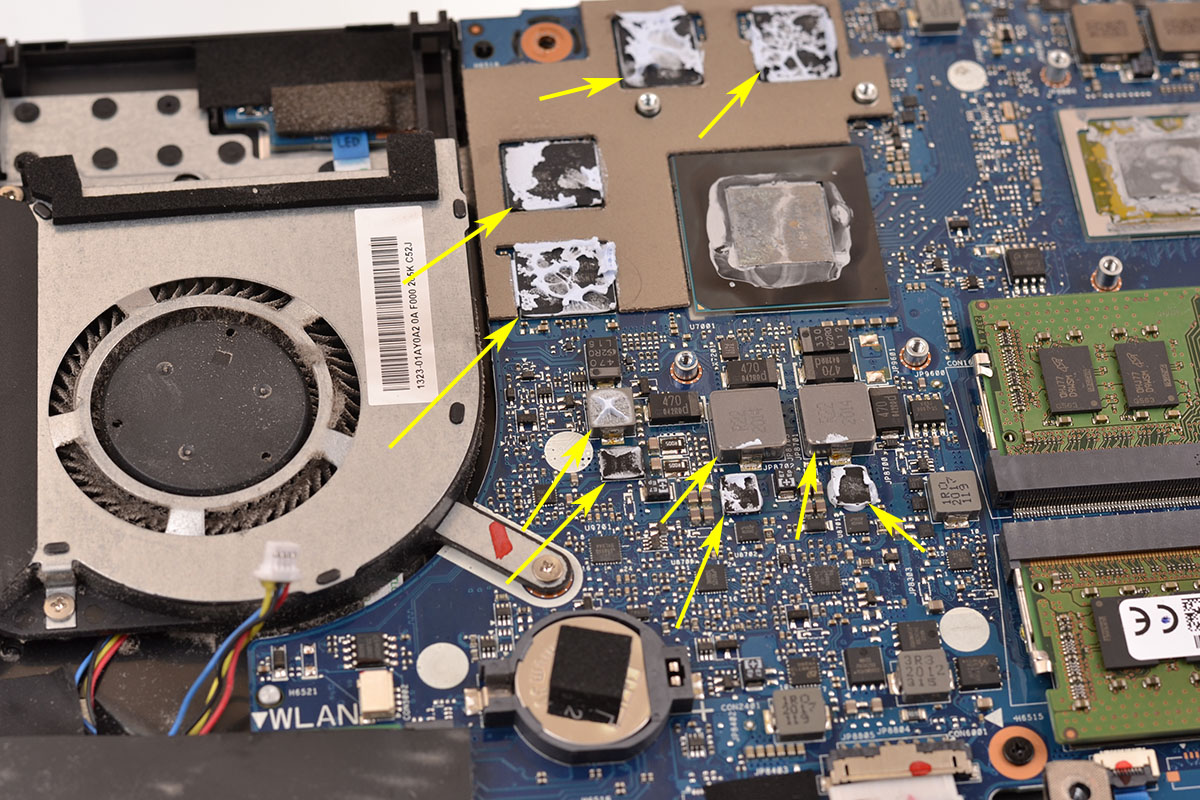

Стрілками вказані ділянки, де мала знаходитися термопрокладка. Проте, як видно на фото, через перегрівання вона зруйнувалася, а в деяких місцях перейшла в рідкий стан. Це однозначно свідчить про необхідність її заміни. Однак, як зазначалося вище, ми не рекомендуємо використовувати такі матеріали. Наша рекомендація — рідка термопрокладка K5-PRO. Про її характеристики можна прочитати на офіційному сайті виробника. Ми дійшли висновку, що K5-PRO відводить тепло краще за звичайні термопрокладки, а її теплопровідність наближається до теплопровідності термопасти. Це дуже хороший результат, оскільки звичайні термопрокладки мають значно нижчі характеристики. K5-PRO також потрібно замінювати кожні 6–8 місяців. Наносимо рідку термопрокладку:

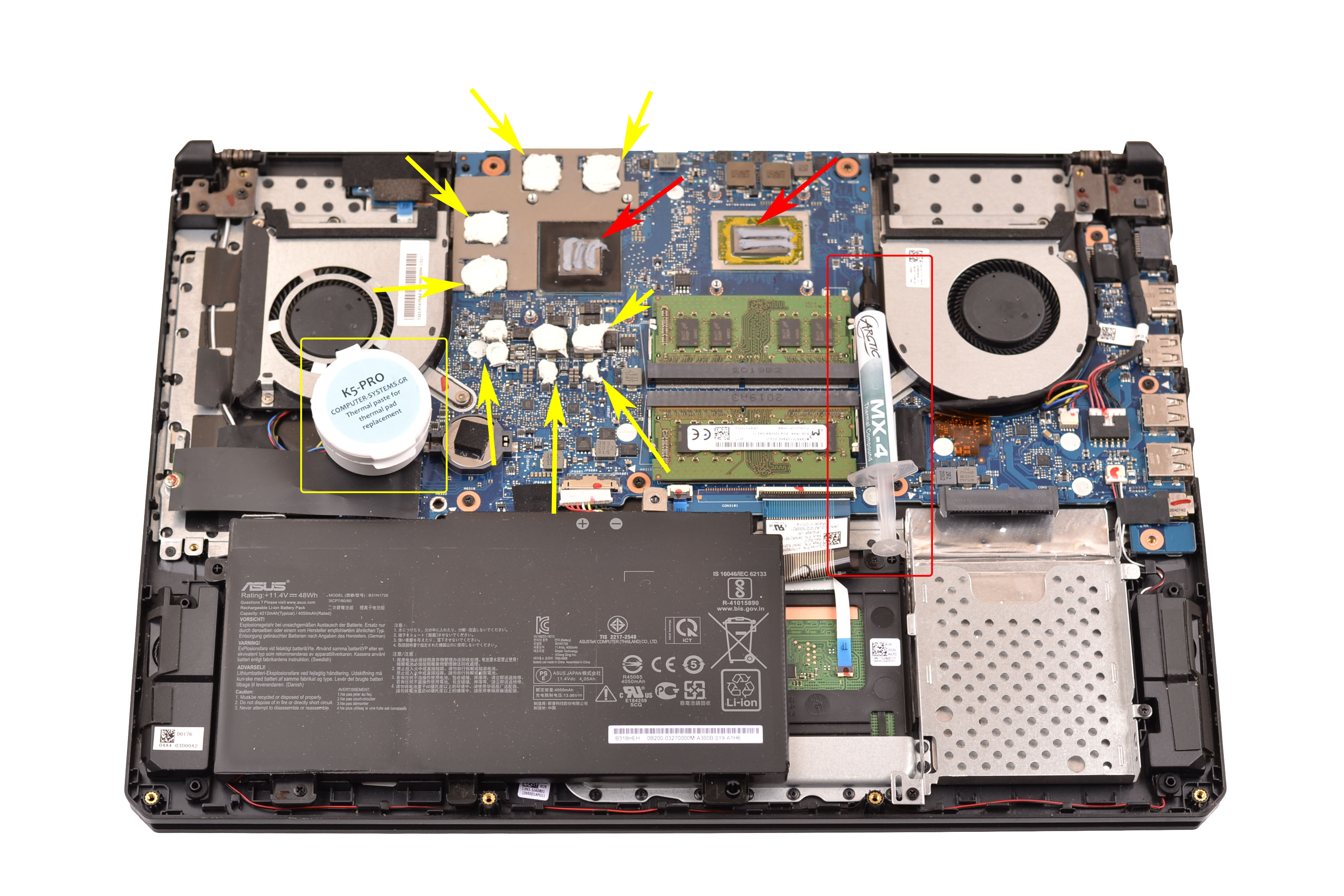

Жовтим позначено K5-PRO, червоним — термопасту MX-4. Такі витратні матеріали разом з очищенням кулерів і радіатора забезпечують ефективне відведення тепла від чипів, стабільну роботу системи, збільшують строк служби ноутбука та кулерів. Це також дуже важливо, оскільки вентилятори для ігрових ноутбуків коштують недешево. Після нанесення матеріалів можна встановлювати радіатор на місце. Якщо ви самостійно очищуєте систему охолодження, зверніть увагу на послідовність затягування гвинтів термомодуля. На самій деталі нанесені цифри, які вказують правильний порядок. Після встановлення системи охолодження можна виконувати зворотне складання корпусу ноутбука. Будьте уважні та вкручуйте гвинти у відповідні місця. Якщо переплутати їх, занадто довгі гвинти можуть пошкодити корпус або вийти назовні. Рекомендуємо робити фотографії перед розбиранням ноутбука.

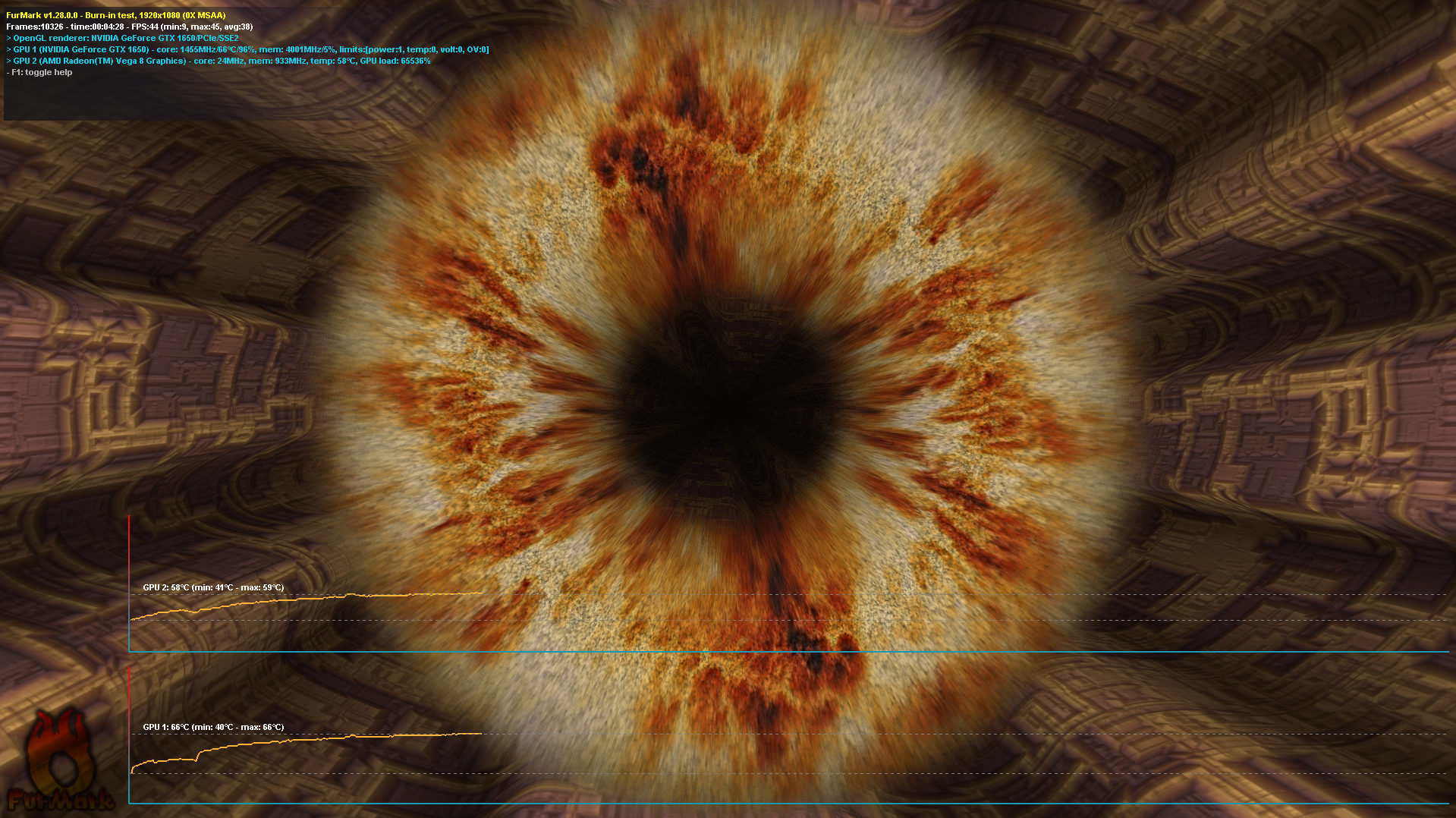

Термопаста та K5-PRO є недешевими матеріалами. Їх придбання може коштувати приблизно стільки ж, скільки послуга очищення системи охолодження в нашому сервісному центрі. Звернувшись до фахівців, ви не хвилюватиметеся, що зробите щось неправильно, і будете впевнені в якості виконаних робіт. Після проведення такого обслуговування ми перевіримо, чи нормалізувалися робочі температури:
