Замена (установка) Клавиатуры ноутбука Lenovo Legion 5 15IMH05 и Lenovo Legion 5 15ARH05



            В ноутбуке Lenovo Legion 5 15IMH05 и Lenovo Legion 5 15ARH05 клавиатура встроенная в корпус и находится в топкейсе, что бы осуществить замену такой клавиатуры нужно будет разобрать почти весь ноутбук и осуществить следующие действия:

1. Разборка ноутбука, отключение питания и снятие всех модулей и материнской платы.

2. Демонтаж пластины закрывающей клавиатуру ноутбука.

3. Демонтаж непосредственно клавиатуры ноутбука Lenovo Legion 5.

4. Установка и пайка новой клавиатуры.

5. Конечная сборка и проверка ноутбука и новой клавиатуры на ноутбуке Lenovo Legion 5.





            Придется снять все элементы на материнской плате + демонтировать саму материнскую плату и не забудьте первым делом после снятия задней крышки отключить батарею ноутбука, обесточив плату!





Когда у нас на рабочем столе остается лишь топкейс, обязательно нужно старую клавиатуру подключить к тестеру клавиатур и удостоверится что действительно она не работает, что бы подтвердить неисправность и полностью удостоверится что причина именно в клавиатуре, а не в материнской плате, а именно в мультиконтроллере который так же отвечает за работу клавиатуры.





После этого можно приступить к демонтажу пластины которая так же впаянная в корпус и держит клавиатуру что бы она не проваливалась внутрь корпуса. После снятия пластины, можно приступать непосредственно к отпайке самой клавиатуры от корпуса ноутбука, только после этого мы можем достать старую нерабочую клавиатуру и увидеть причину выхода её из строя - в 95% случаев на клавиатуре остаются следы от жидкости, что и является основной причиной выхода из строя клавиатуры.

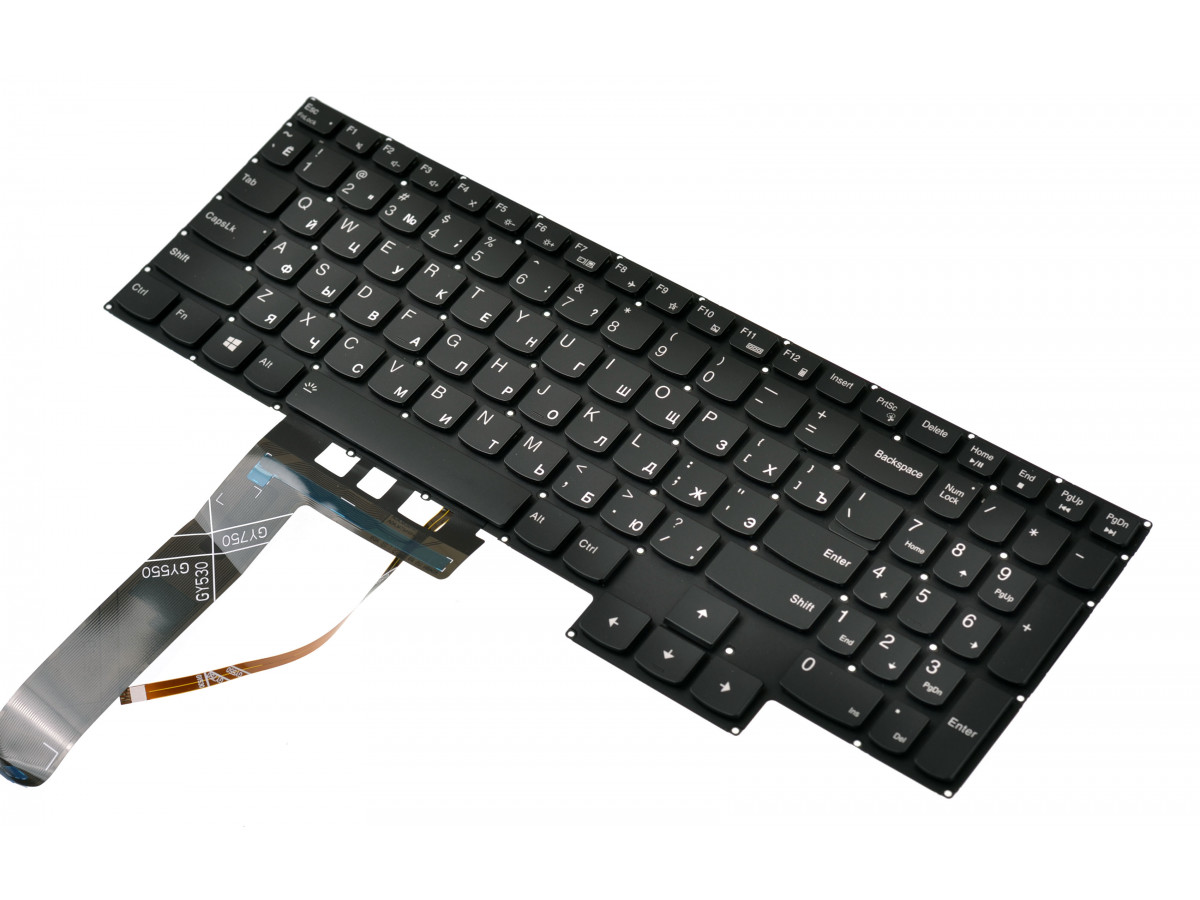

Затем берем новую клавиатуру и проверяем её на тестере что бы точно убедится что клавиатура новая рабочая, подключаем клавиатуру к ноутбуку и тут же проверяем работоспособность клавиатуры на весу не впаивая её в корпус, после того как все проверено можно приступать к установке клавиатуры и процесс происходит наоборот – сначала установка клавиатуры именно запаивание пластиком как было по заводу, потом установка и пайка пластины, и потом непосредственно уже дальнейшая сборка ноутбука и финальная проверка, после сборки.



Обращаем ваше внимание что все работы по сборке разборке и установке следует делать с отключенным питанием и отключенной батареей ноутбука!

Данная установка клавиатуры на ноутбуке Lenovo Legion 5 15IMH05 и Lenovo Legion 5 15ARH05 довольно сложная и требует знания и опыт по сборке и разборке ноутбука + знания в пайке пластиком и опыт установки подобных клавиатур, так как неверные решения при установке могут понести выход из строя других модулей ноутбука и усугубить проблемы с ноутбуком в плоть до выхода из строя материнской платы.

Цену клавиатуры и работы по установке в нашем сервисе уточняйте у наших менеджеров по телефону или можете обратиться в чат на сайте или мессенджеры.
